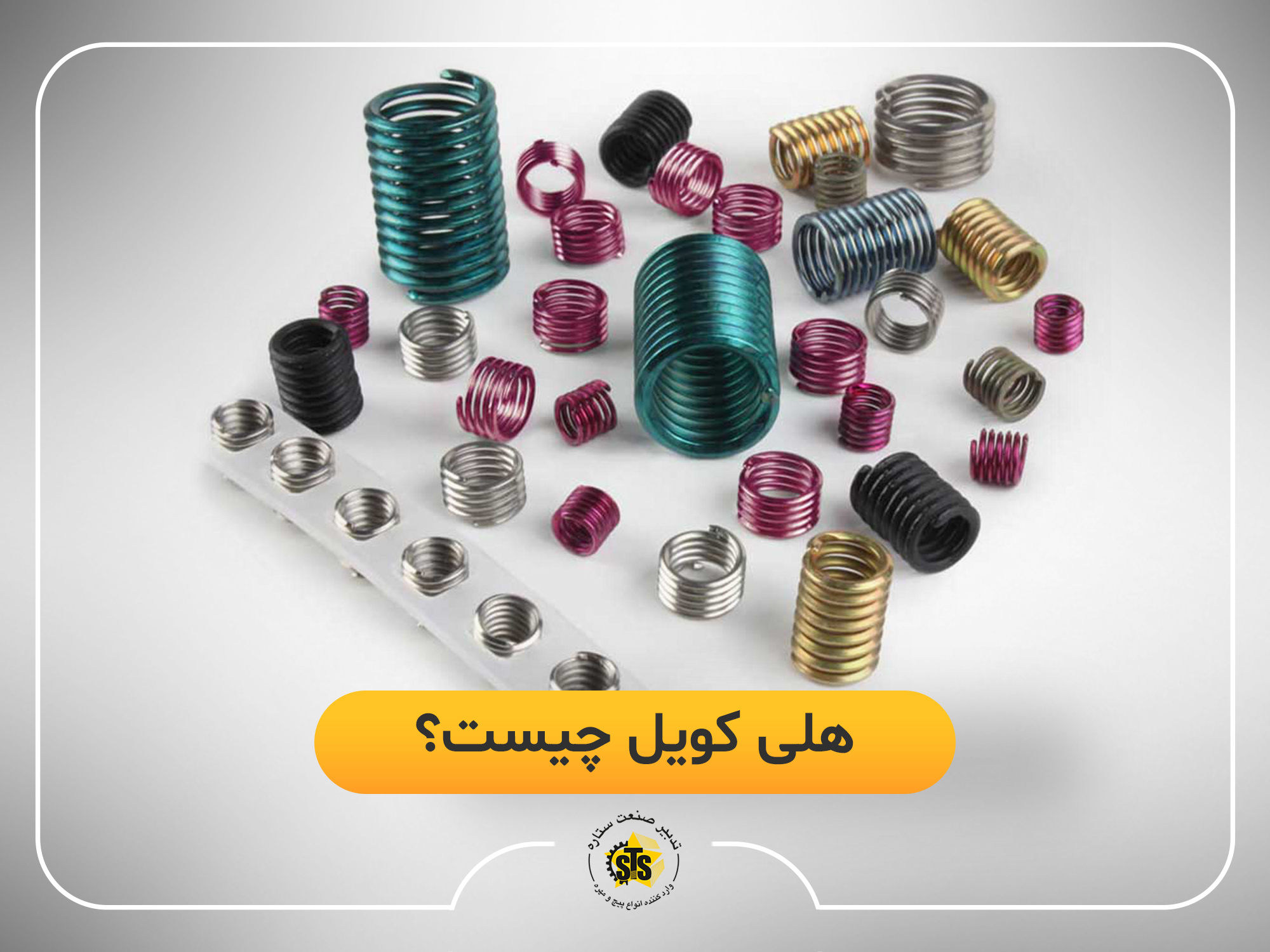

هلی کویل چیست و چگونه کار می‌کند؟

هلی کویل چیست و چگونه کار می‌کند؟

هلی کویل، مغزی مارپیچ شکلی است که از جنس فولاد سخت می‌باشد و ضد زنگ هم بوده. این مغزی با نصب شدن در سوراخ، باعث بوجود آمدن شیارهای پیچی می‌شود که دائمی بوده و به سهولت جدا نمی‌شود. در ادامه به تاریخچه هلی کویل پرداخته می‌شود و در مورد هلی کویل چیست و کاربرد آن و همچنین مزایای فنر هلی کویل بیشتر توضیح داده می‌شود.

برای خرید و مشاهده محصولات هلی کویل کلیک کنید.

تاریخچه هلی کویل

هلی کویل یا بوش فنری، در اوایل سال 1938 توسط ایالات متحده ثبت شد و توسعه یافت در این زمان از این محصول بیشتر برای جذب ارتعاشات، در اتصالات رزوه‌ای بکار گرفته می‌شد. در سال 1954 جوزف بلهوف (Josef Böllhoff ) توانست مجوز تولید و فروش را برای شرکت آلمانی بلهوف کسب کند و به تولید استاندارد بپردازد که در اتصالات قطعات نرم و همچنین سبک کاربرد ویژه‌ای داشت.

فعالیت شرکت Böllhoff تا آن زمان، بصورت عمده فروشی بود و حالا برای اولین‌بار وارد تولید شد و از سال 1967 به بعد هیچ محصولی مانند بوش فنری به موفقیت این شرکت کمک نکرد.این محصول امروزه در اکثر صنایع کاربرد دارد، و در بعضی موارد، با مقاومت برشی پایین همانند آلومینیوم، منیزیم یا پلاستیک‌های تقویت شده با الیاف، می‌توانند در اتصالات، استحکام بالایی را بوجود آورند. شرکت بلهوف از سال 1954، بطور مستمر طراحی و تنوعی را در این رزوه ایجاد کرده و سیستم مونتاژ را بهینه کرده است تا در کاربردهای سخت نیز بتوان از این محصول استفاده کرد.

هلی کویل چیست؟

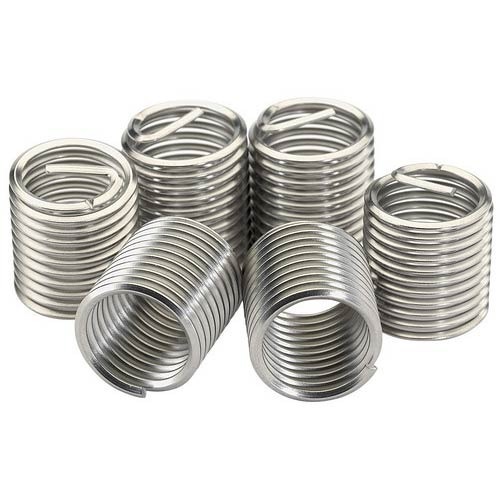

هلی کویل، مغزی مارپیچ شکلی است که از جنس فولاد سخت می‌باشد و ضد زنگ هم بوده. این مغزی با نصب شدن در سوراخ، باعث بوجود آمدن شیارهای پیچی می‌شود که دائمی بوده و به سهولت جدا نمی‌شود. یکی از اساسی‌ترین مشکلات برخی صنایع این می‌باشد که به مرور زمان رزوه‌های که داخل قطعات مادگی ایجاد شده، بنا بر دلایل مختلف دچار خوردگی و آسیب شده بنابراین کارایی خود را از دست می‌دهند و باعث از بین رفتن قدرت و همینطور استحکام پیچ می‌شوند.



یک روش برای تعمیر و درست کردن قطعات آسیب‌دیده، تعویض کردن قطعه و رزوه‌کاری دوباره است، اما هم هزینه زیادی خواهد داشت و هم زمان بسیاری هدر می‌رود. راه‌ دیگر جوشکاری کردن است، که بصورت گشاد کردن محل رزوه و استفاده از جوشکاری دوباره انجام می‌شود، که روشی نادرست می‌باشد؛ یا بکار بردن بوش‌های سنگین، که این روش نیز معضلاتی را بهمراه دارد.

روش‌های گفته شده همراه با صرف هزینه و زمان زیادی می‌باشد و از کیفیت ظاهری و هندسی قطعات کم کرده و مسائلی را هم بدنبال خواهد داشت. در برخی موارد نیز بدلایل مختلف مانند کم بودن ضخامت قطعه که مانع از باز و بسته شدن آن می‌شود، استفاده از روش‌های گفته شده در بالا امکان‌پذیر نخواهد بود.

استفاده از بوش فنری بهترین روش برای تعمیر و اصلاح رزوه‌های مادگی آسیب‌دیده می‌باشد و با صرف هزینه و وقت کمتر، باعث افزایش عمر برخی قطعات شده و این مشکل را بطور کامل برطرف می‌کند. این فنر می‌تواند بصورت دائمی همراه با کیفیت بالا، بدون جابه‌جایی و حتی باز کردن قطعه از روی دستگاه، پیچ‌های هرز را در زمان کم ترمیم کند. از این فنر جهت تقویت انواع جای پیچ نیز در آلیاژهای نرم مانند آلومینیوم استفاده می‌شود.

مغزی‌های هلی کویل که همراه با استانداردهای بین‌المللی تولید می‌شوند، نسبت به شیارهای معمولی، دارای شیارهای قوی‌تری هستند و از پر شدن شیار جلوگیری کرده و مانع از سائیدگی، زنگ‌زدگی و همچنین آسیب‌دیدگی می‌شوند و برای جایگزین شدن رزوه‌های مادگی که از بین رفتن، بهترین گزینه می‌باشند، زیرا دارای ساختار ویژه و همینطور مکانیسم خاص هستند.

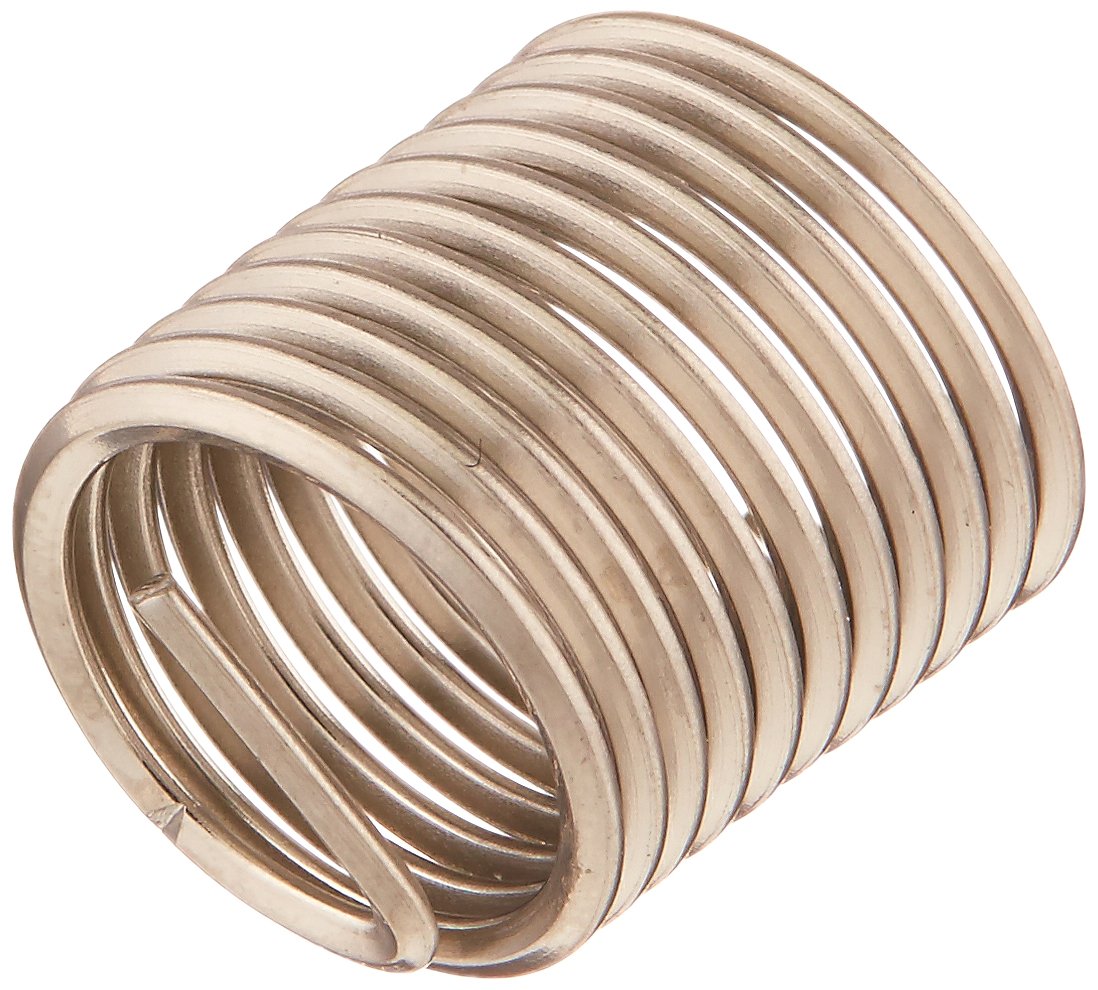

فنر هلی کویل توانسته، از آزمایشاتی نظیر آزمایش کششی، نیروی گشتاور یا پیچشی و همچنین ارتعاش و کارایی، که توسط برخی از شرکت‌های لیدر در آمریکا و همینطور ارتش U.S صورت گرفته را با موفقیت پشت سر بگذراند. هلی کویل یا بوش فنری، به شکل فنر پیچیده ست که مغزی آن مفتولی می‌باشد، در ساخت این فنر از فولاد ضد زنگ استفاده شده است و می‌تواند جایگزین همه‌ رزوه‌های مادگی در سایز های میلی‌متر و اینچ باشد.

بدلیل عدم استفاده از حرارت برای شکل دادن به  مغزی هلی کویل، میزان مقاومت کششی این فنر حدود 145 کیلو پوند بر متر مربع بالاتر رفته است. از بارزترین ویژگی هلی کویل، استحکام بالای رزوه در برابر فرسودگی، خوردگی، اصطکاک و استهلاک و همینطور سهولت در استفاده و همچنین سبکی و کوچک بودن آن و به صرفه بودن این ابزار می‌توان اشاره کرد.

صنایعی که از آلومینیوم یا فلز سبک بعنوان فلز پایه برای تولیدات قطعات مختلف استفاده می‌کنند، با توجه به ضعیف بودن این فلز، از فنر هلی کویل بصورت رزوه تقویت شونده در اتصالات بکار می‌برند و باعث بالا رفتن عملکرد این محصول و دوام اتصالات می‌شود.

کاربرد هلی کویل در صنایع

از فنر هلی کویل یا بوش فنری در صنایع مختلفی نظیر صنایع هوا و فضا، کارگاه‌های متالوژی، الکترونیک، فلزکاری، خودروسازی، کارگاه‌های شیمیایی، تجهیزات نظامی و صنعت بکار گرفته می‌شود. بطور کلی می‌توان اینطور عنوان کرد که این محصول، در تمامی صنایعی که بنحوی با پیچ سروکار دارند، بسیار پرکاربرد می‌باشد.

بطور مثال، از این فنر در سر سیلندر اتومبیل و موتور سیکلت در محل بسته شدن شمع‌ها و قسمت بسته شدن پیچ تخلیه روغن موتور  استفاده می‌شود. تصور کنید پیچ های خودرویی هرز شده باشد، اولین راه حل این است که از قلاویز بزرگتر استفاده کرده و با پیچ دیگری بسته شود.

این عمل باعث بروز مشکلاتی می‌شود. اگر هرز شدن رزوه‌ها در محل مخصوص شمع باشد، در زمان استفاده از قلاویز بزرگتر، پیچ ها همانند سر سیلندر نامتوازن و ناهماهنگ می‌شود. یکی از مشکلات دیگر، نازک شدن پوسته قطعه می‌باشد، بصورتیکه نمی‌توان برای دفعات بعدی و متعدد آن را تعمیر نمود و هیچ پیچی جایگزین آن نمی‌شود.

راه حل بعدی باز کردن سرسیلندر و یا کارتل است تا بتوانید با استفاده از بوش برنجی یا آهنی آن را تعمیر کنید. اما این روش نیز مشکلاتی را بوجود می‌آورد، زیرا بوش آهنی یا برنجی بعد از مدتی که تحت فشار و گرما قرار می‌گیرند، خاصیت خود را از دست می‌دهند و باعث هرز شدن مجدد می‌شود.

پس بهترین راه حل استفاده از فنر هلی کویل می‌باشد، زیرا بوش فنری از جنس فولاد، می‌تواند بصورت روکار و سرعت بالا، جای پیچ هرز را اصلاح کرده و تعمیر کند. همچنین از بوش فنری در تولید و ساختن قطعات نو بخصوص از جنس فلز سبک  بکار برده می‌شود. از فنر هلی کویل برای ترمیم و بازسازی رزوه‌های مادگی آسیب‌دیده نیز استفاده می‌شود.

قطعات مورد نیاز برای نصب هلی‌کویل

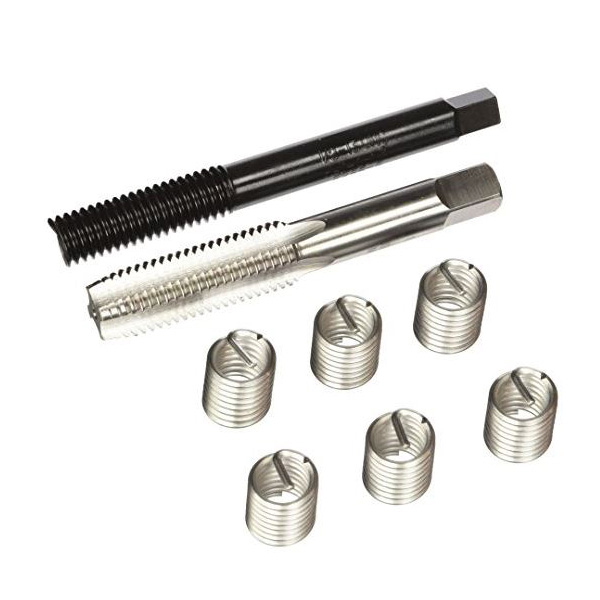

 برای استفاده از این محصول، یا بوش فنری به ابزاری نیاز دارید که شامل: هلی کویل فولادی، مته، قلاویز و ابزار جای‌گذاری هلی کویل یا همان لوله و غلاف تزریق می‌باشد.

برای استفاده از این محصول باید ساختار پیچ آشنایی داشته باشید. دو مورد در پیچ‌ها وجود دارد که در انواع پیچ متفاوت بوده و باید در نظر گرفت.

1- قطر پیچ

2- گام پیچ

گام پیچ در واقع به اندازه فاصله دو رزوه گفته می‌شود که با نام آمریکایی، با گام اینچ و با نام آلمانی با گام میلی‌متر شناخته می‌شود.

 طرز استفاده از هلی کویل

برای استفاده از فنر هلی کویل، محل هرز شدن مهره در قطعه را مشخص کرده و مدل پیچ مورد نیاز را بررسی نمود و به سایز پیچ و اندازه آن توجه کرده و تمام آنها را در نظر گرفت.

مرحله اول: ابتدا قلاویز کاری انجام می‌شود، اما باید در نظر گرفت که برای دوام و بالا بردن عمر قلاویز در قطعاتی از جنس سخت مانند آهن و چدن، بهتر است بوسیله مته، رزوه‌های آسیب‌دیده را صاف نمود. یکی از ابزاهای مورد نیاز برای استفاده از فنر هلی کویل، مته می‌باشد.

درست تشخیص دادن قطر مته بسیار مهم می‌باشد، بطور مثال اگر پیچ شما نمره 10 می‌باشد برای انتخاب مته باید از مته شماره 10 استفاده شود.  برای انتخاب سایز مته متناسب با پیچ، می‌توانید از جدول سایزبندی استفاده نموده تا قطر مته را بدست آورید. بعد توسط مته سوراخی با عمق مناسب بوجود آورده، در صورت بسته بودن ته سوراخ، بهتر است سوراخ، بیشتر از طول رزوه باشد.

مرحله دوم: در این مرحله نوبت به قلاویزکاری می‌رسد که بهتر است توسط روغن روان‌کننده صورت بگیرید، خصوصا در فلزاتی که از جنس آلومینیوم، مس و استیل هستند. توجه شود برای انجام قلاویزکاری، از قلاویز مخصوص استفاده کنید، که می‌توانید بصورت تکی یا همراه با کیت هلی کویل از فروشگاه تدبیر صنعت ستاره تهیه بفرمایید.

در هنگام استفاده از قلاویز، قلاویز را بصورت عمودی نسبت به سوراخ ایجاد شده در قطعه کار نگه دارید. بعد از قلاویزکاری، سوراخ را تمیز کرده به شکلی که عاری از براده و کثیفی باشد. با این روش پیچی که در اتصالات قطعه بکار می‌رود در فلزهای سبک با دندانه‌های نرم درگیر نمی‌شود، بلکه با رزوه سخت روبرو شده و دیگر هرز نشده و آسیب نمی‌بیند.

برای اینکه در زمان باز کردن پیچ‌ها، هلی کویل همزمان با آن باز نشود، باید قطر سوراخ اولیه، کوچک‌تر از قطر بیرونی هلی کویل باشد. در هنگام نصب و مونتاژ فنر هلی کویل یا بوش فنری، بدلیل فنری بودن آن کاملا جمع شده و به دیواره دندانه‌های موجود در قطعه چفت می‌شود.

مرحله سوم: بوش فنری را روی آچار مخصوص یا همان غلاف ابزار تزریق، بپیچید به طوریکه خار فنر هلی کویل به سمت خارج و داخل شیار میله ابزار جای‌گذاری قرار گرفته، و بعد داخل قطعه گذاشته و خیلی آرام چرخانده شود تا 3 الی 4 رزوه هلی کویل، از مهره سر آچار بیرون باشد.

بعد از آن عمل تزریق یا جای‌گذاری انجام می‌شود. برای جلوگیری از رزوه روی رزوه افتادن فنر هلی کویل، باید در هنگام تزریق به این نکته توجه شود که میله به طرف پایین فشاری داده نشود. وقتی فنر بطور کامل داخل سوراخ گذاشته شد، با چرخاندن چپگرد آچار، آچار را از درون فنر در بیاورید.

مرحله چهارم: در آخر برای اینکه از بوجود آمدن مشکل در زمان باز و بسته کردن پیچ  پیشگیری شود، باید زائده فنر هلی کویل توسط انتهای یک میله جدا شود. این عمل درهر صورت، چه سوراخ قطعات ته بسته باشد چه ته باز، انجام می‌شود. زمان جدا کردن زائده بوش فنری، دقت کنید ادامه رزوه، از جای خود حرکتی نکند.

مزایای استفاده از هلی کویل

می‌توان با استفاده از فنر هلی کویل از طول قطعه کم کرد، با کم کردن طول قطعات، از حجم اشغال شده قطعات نیز کاسته می‌شود در نتیجه وزن کل قطعات نیز کاهش می‌یابد. همچنین با استفاده از بوش فنری، این قابلیت بدست می‌آید که بتوان از سایز پیچ کوچک‌تر در قطعات بکار برد و علاوه بر آن با تغییر شیب قطعه پایین، برای ساخت از مواد کمتری استفاده می‌شود و در نهایت وزن مجموعه کاهش پیدا خواهد کرد.

استفاده از این محصول باعث می‌شود نیروی‌های وارد بر دنده‌ها بصورت یکنواخت پخش شود و از تمرکز تنش در دنده رزوه شده پیشگیری می‌کند. در صورتیکه در اتصالاتی که مستقیم پیچ در داخل رزوه قطعات بسته می‌شود، درصد بالایی از نیروی بستن پیچ، به بالای دنده رزوه وارد شده و تمرکز تنش را محدود می‌کند.

همین امر باعث می‌شود، در طول زمان با باز و بسته شدن زیاد پیچ، به دنده‌های بالایی آسیب زده و قطعات نرم، صاف شود. در این مقاله بصورت جامع به موضوع هلی کویل چیست؟ پرداخته شد، تا بتوانید با آگاهی کامل در مورد شکل ظاهری هلی کویل یل بوش فنری و همچنین کاربرد و مزایای این فنر، از هلی کویل به بهترین شکل ممکن استفاده کنید.
